心电图数字化工具使用说明

网页demo使用说明

演示网址：http://ai.heartvoice.com.cn/digital/

网页内容

使用步骤

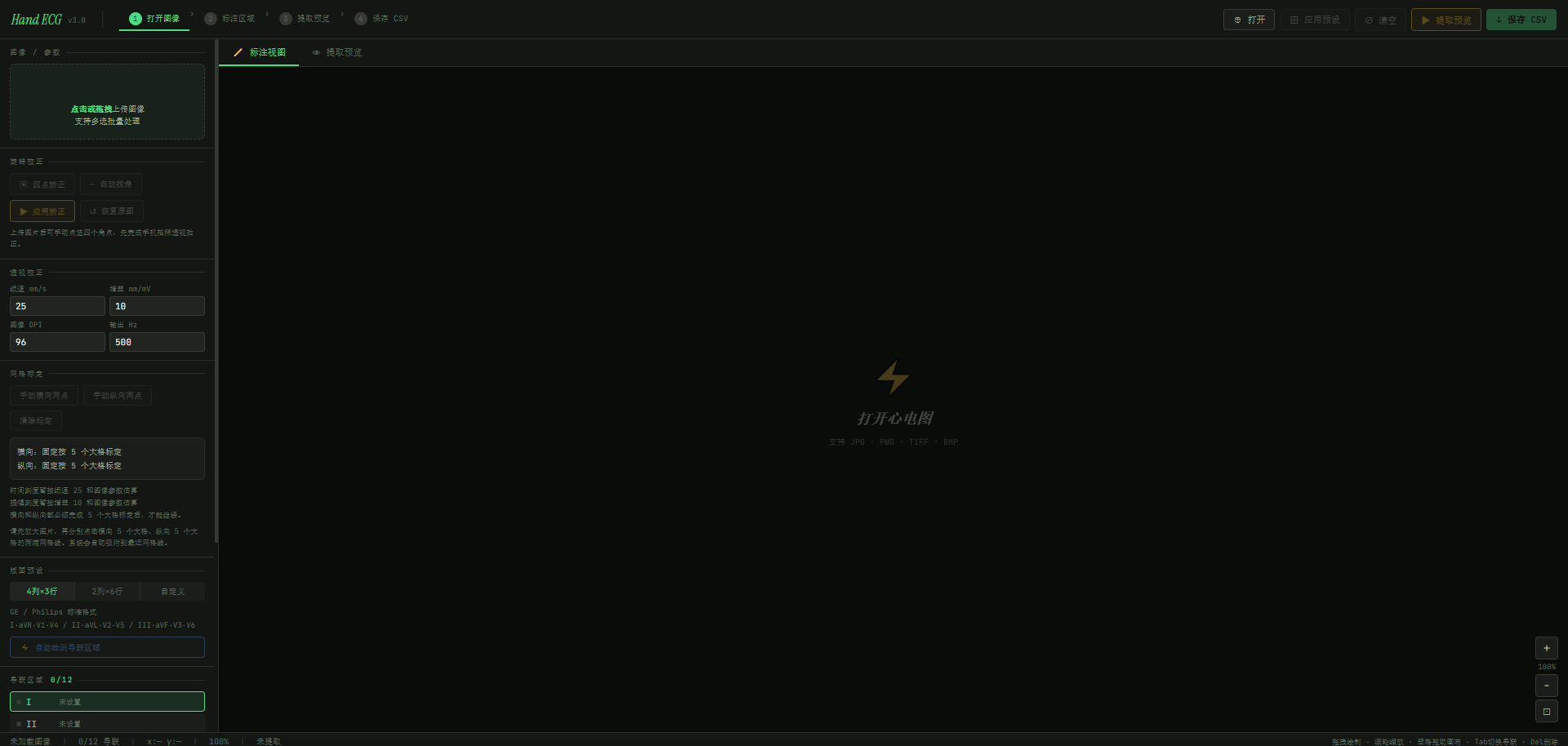

1.选择示例图片

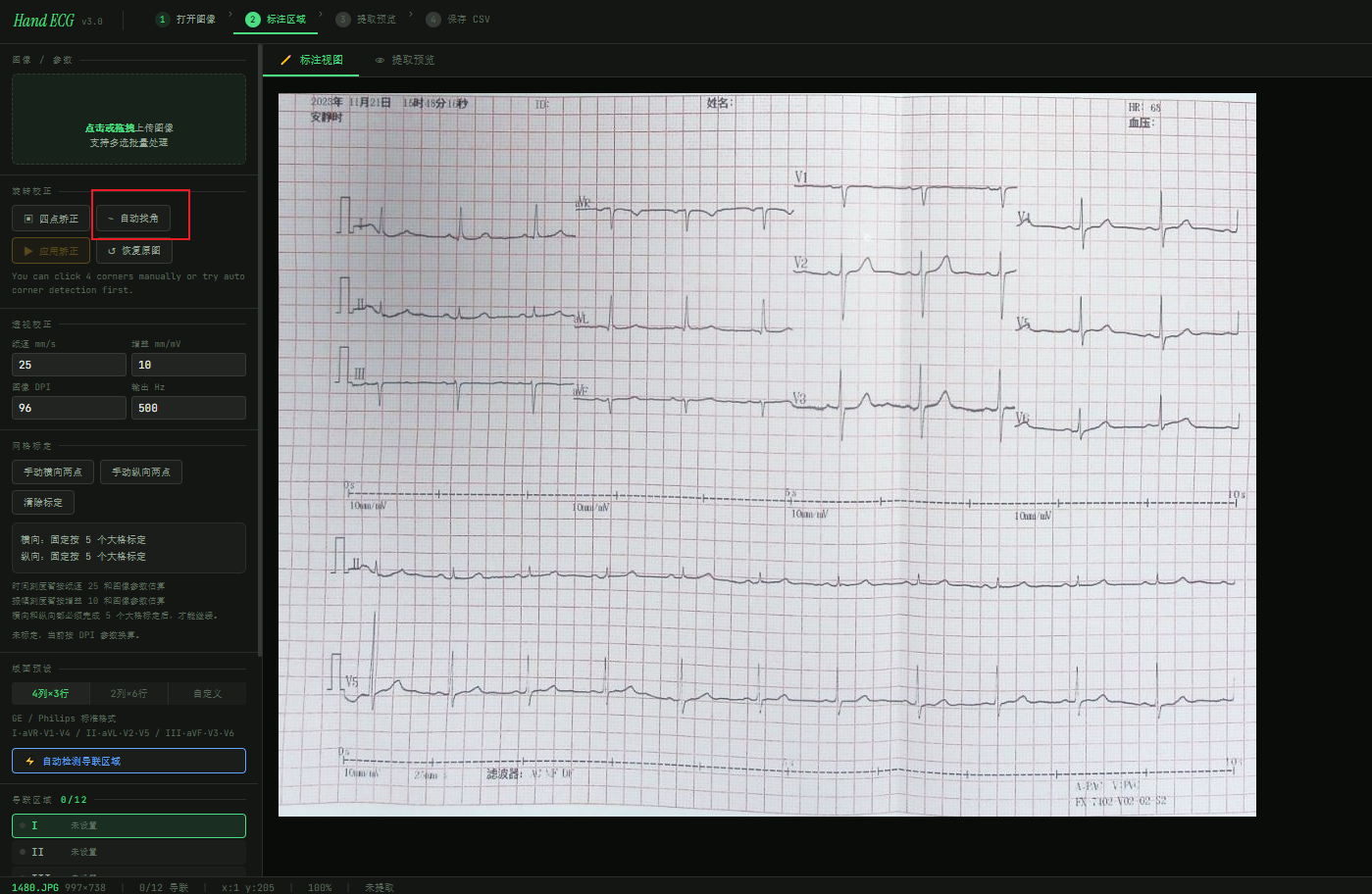

2.在选择校正栏点击自动找脚

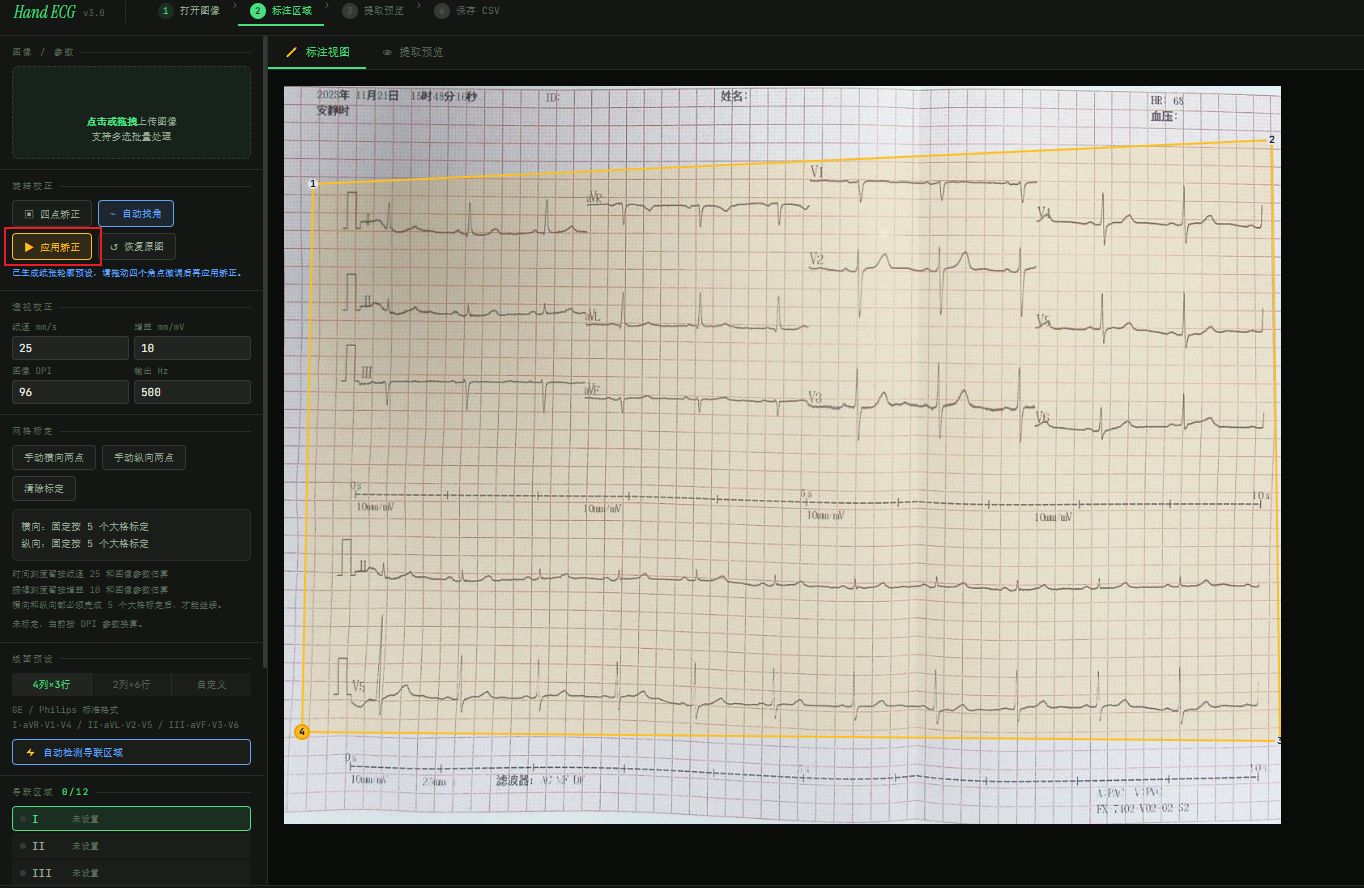

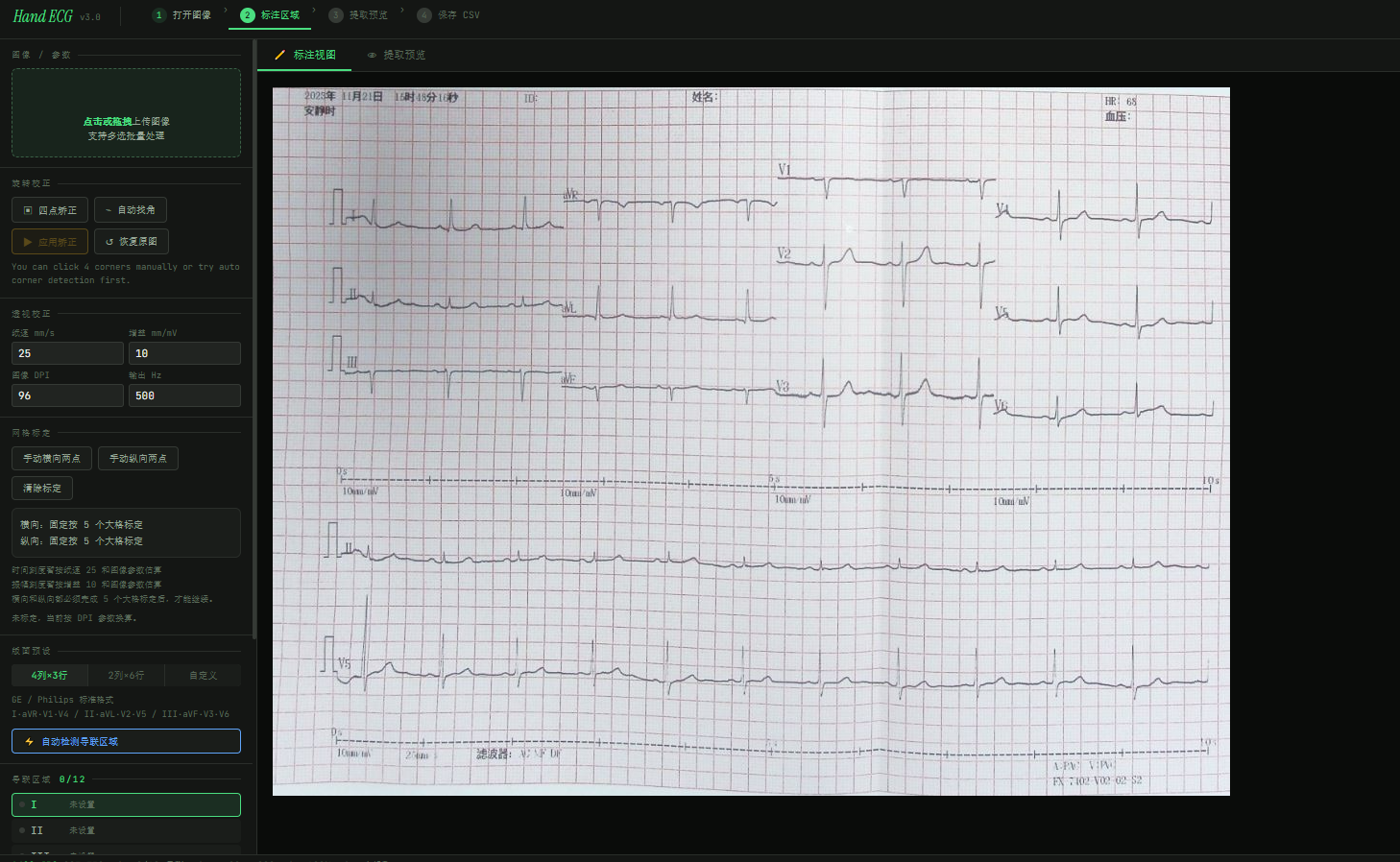

3.点击自动找脚之后在右边心电图上手动调整数字化区域，手动调整完毕之后点击应用矫正

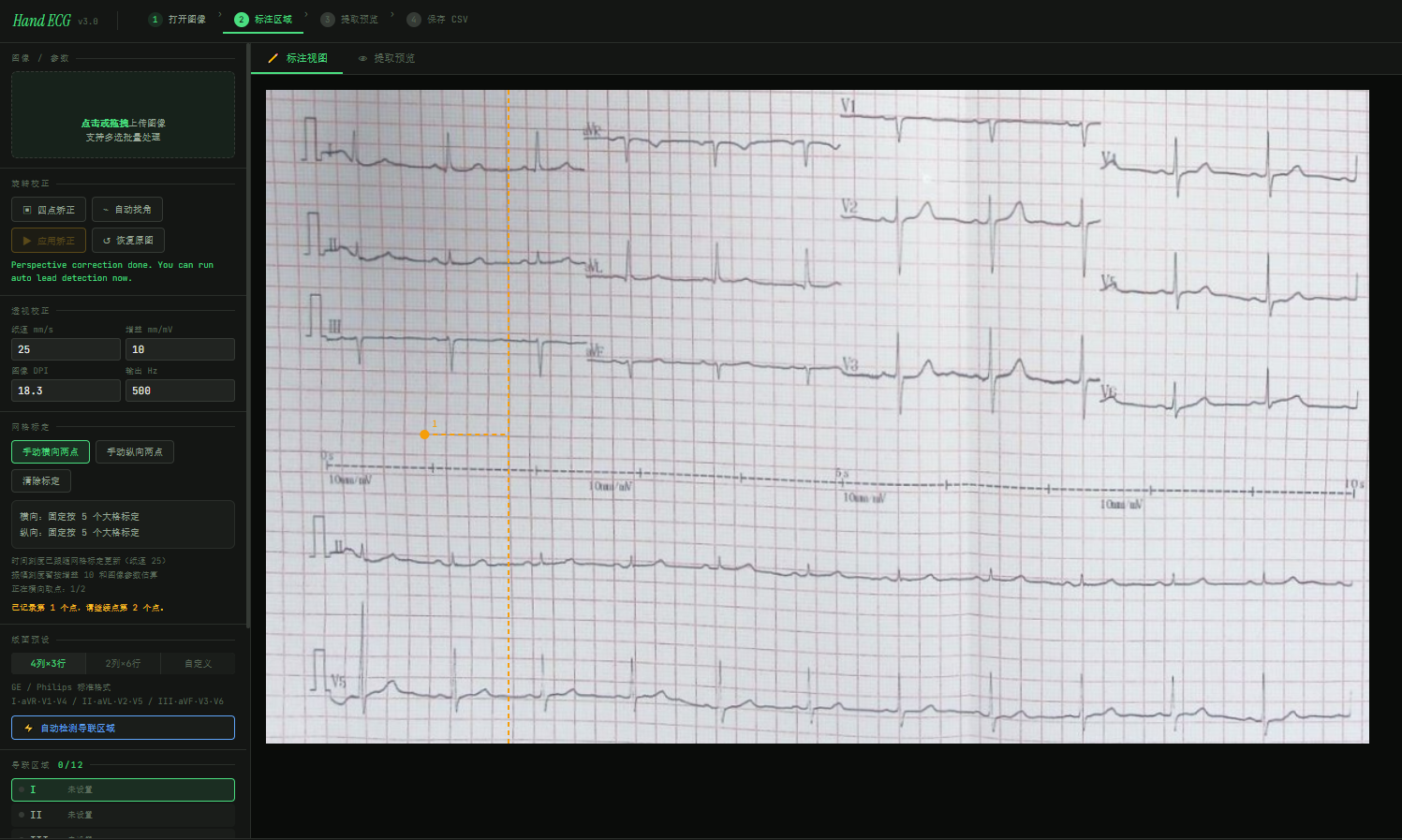

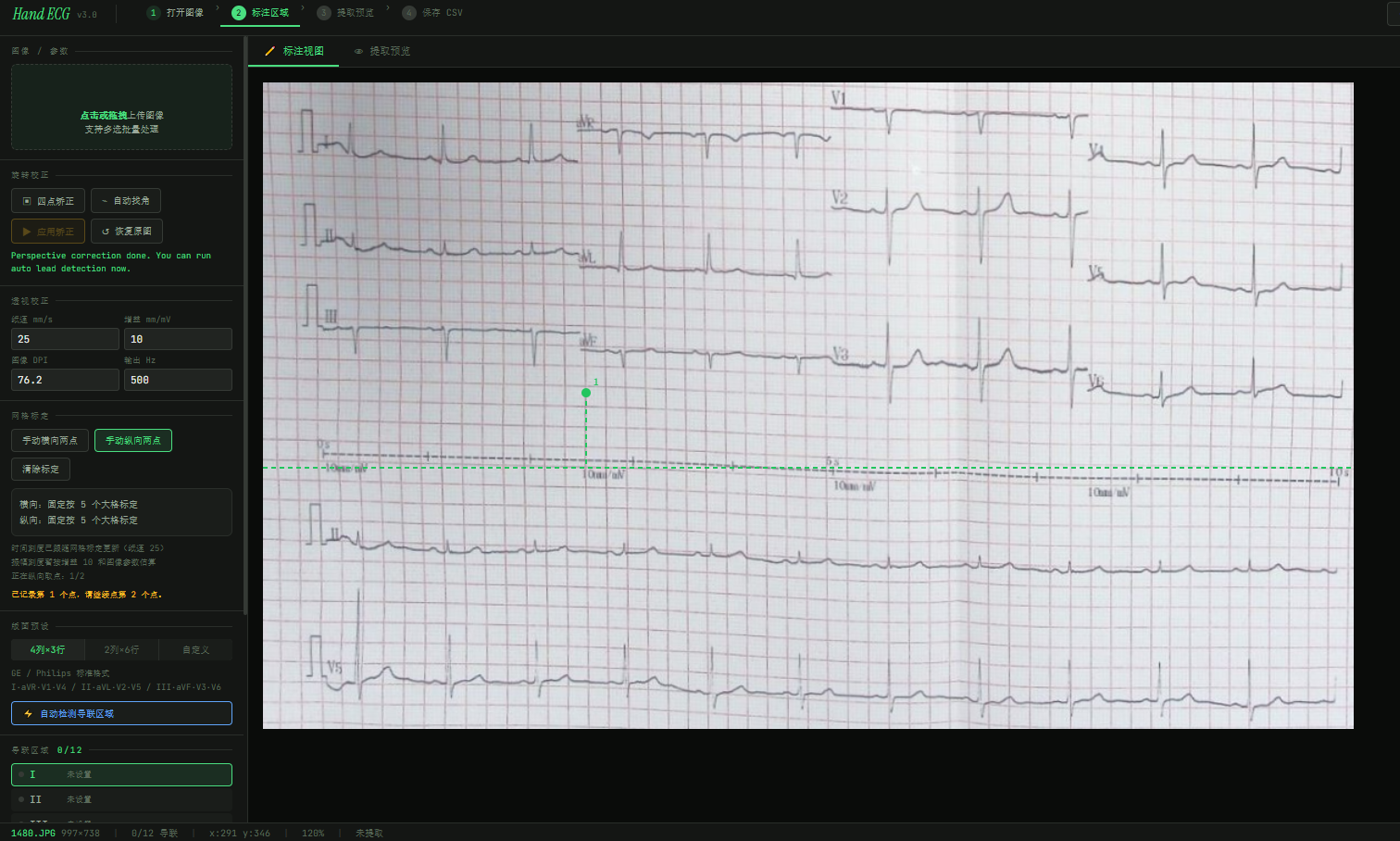

4.点击应用矫正之后，在下方网格标定那一栏，先点击手动横向两点，手动选取横向长度为五个格子的点，双击最后一个点的位置即表示选取成功；随后再点击手动纵向两点，手动选取纵向长度为五个格子的点，双击最后一个点的位置即表示选取成功

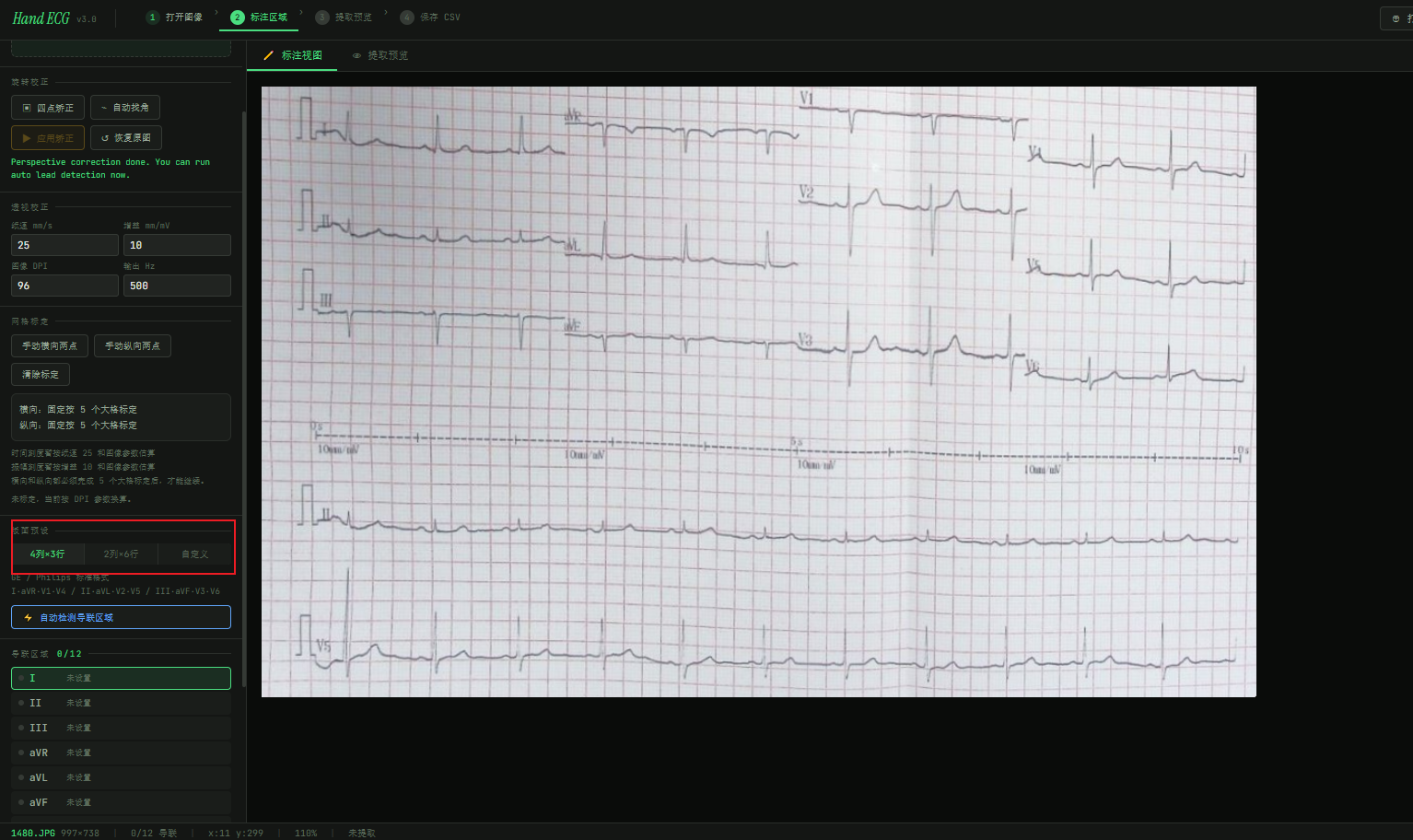

5.在网格标定栏下面有个板面标定，根据上传的心电图选择对应的心电图布局

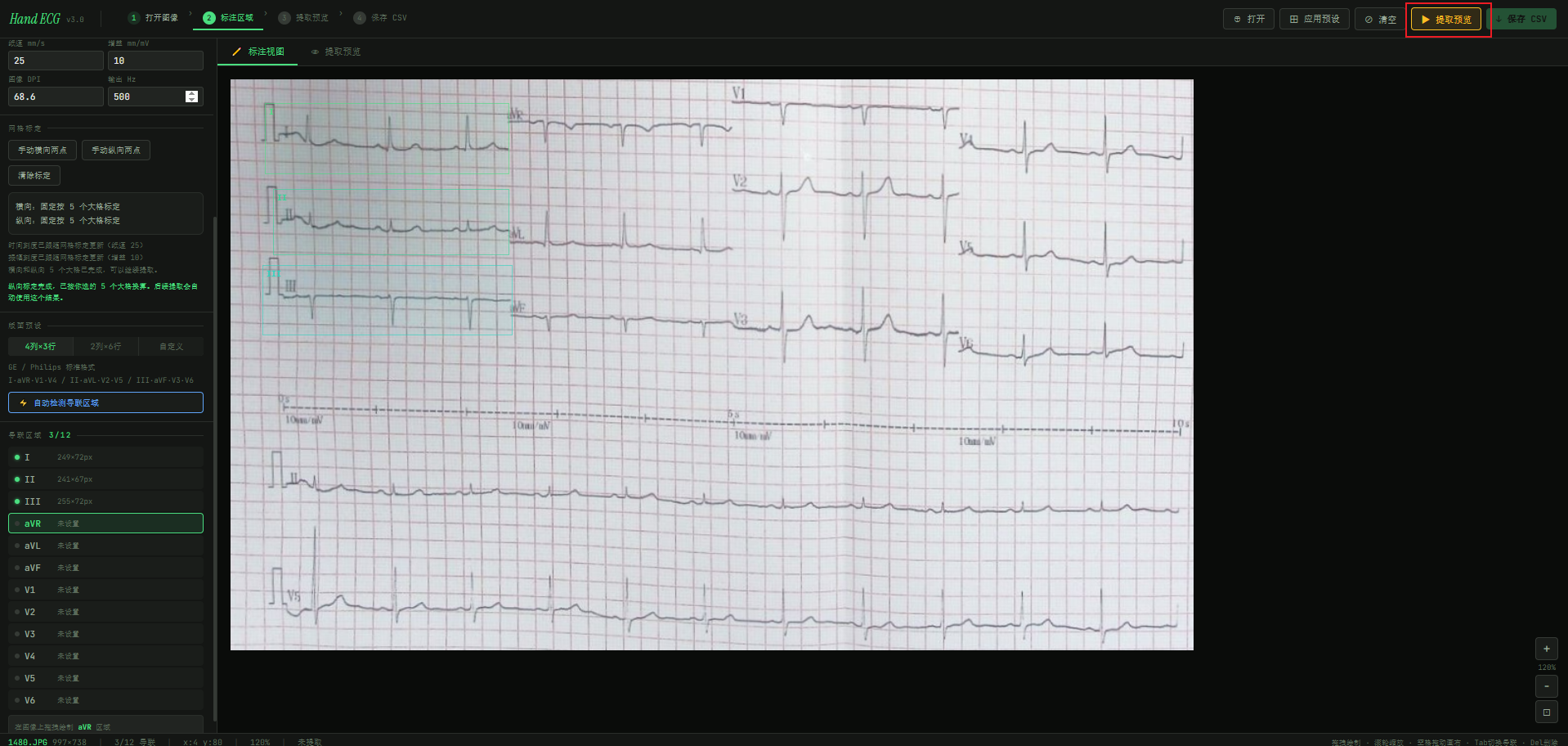

6.随后用鼠标圈选不同的导联所在的区域，如果选取位置错误，可以点击对应的导联，删除之后可以重新选取区域

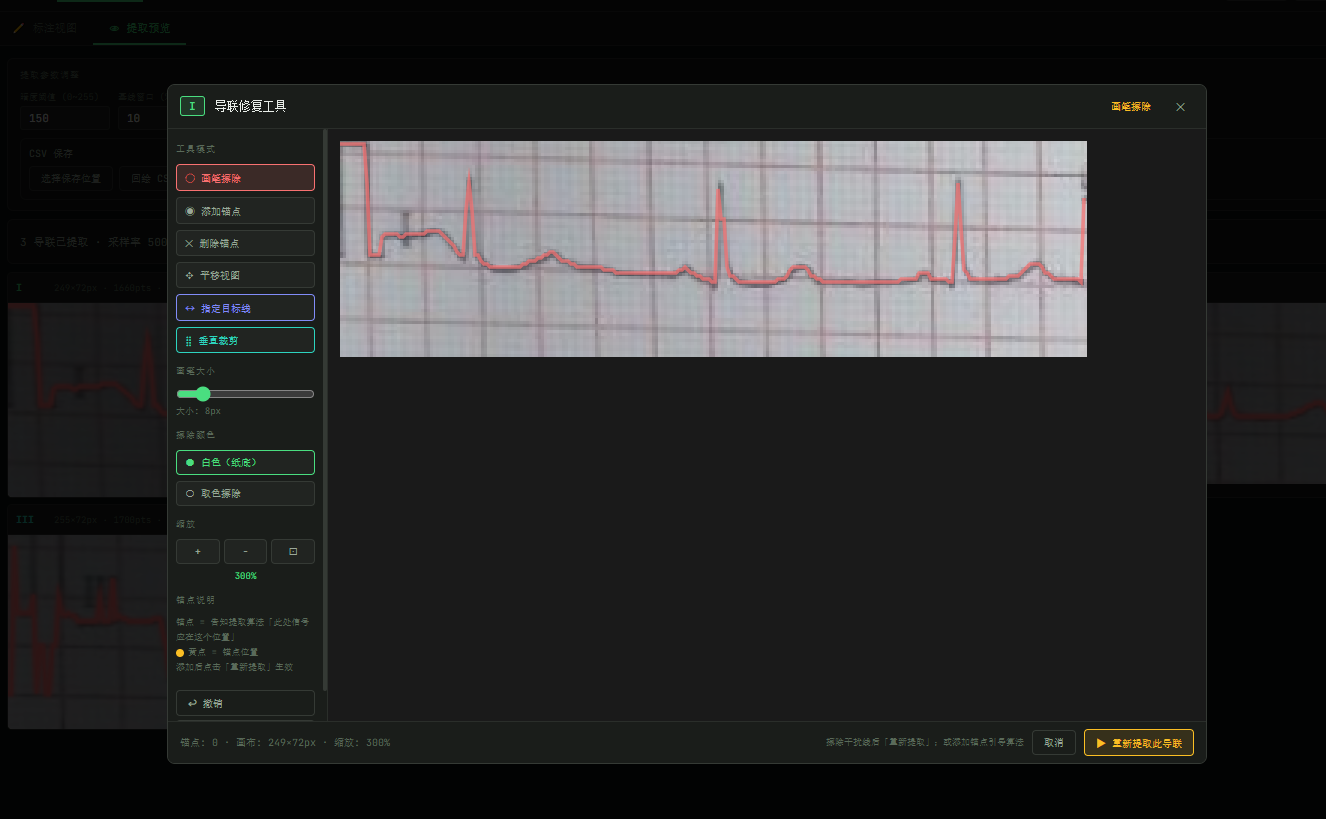

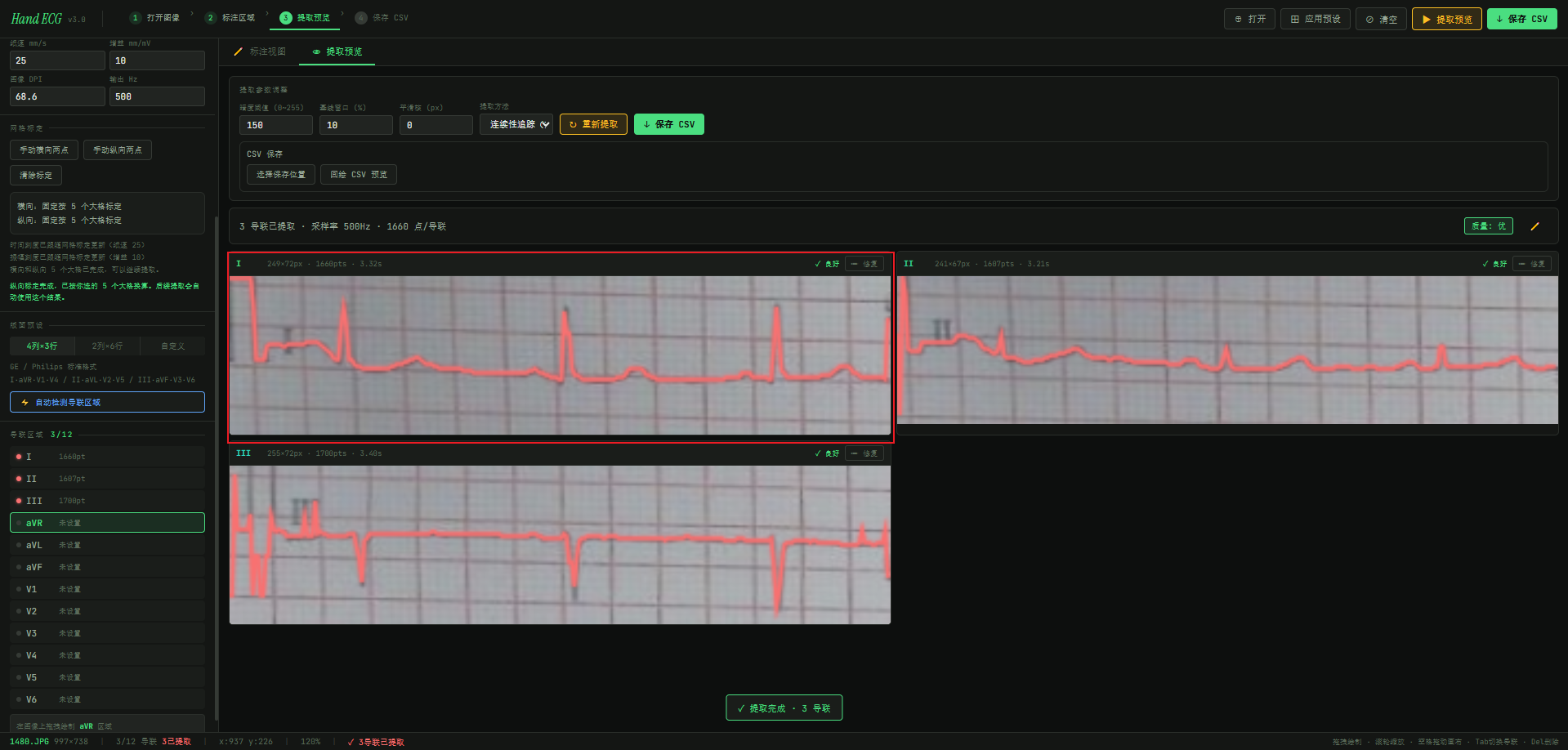

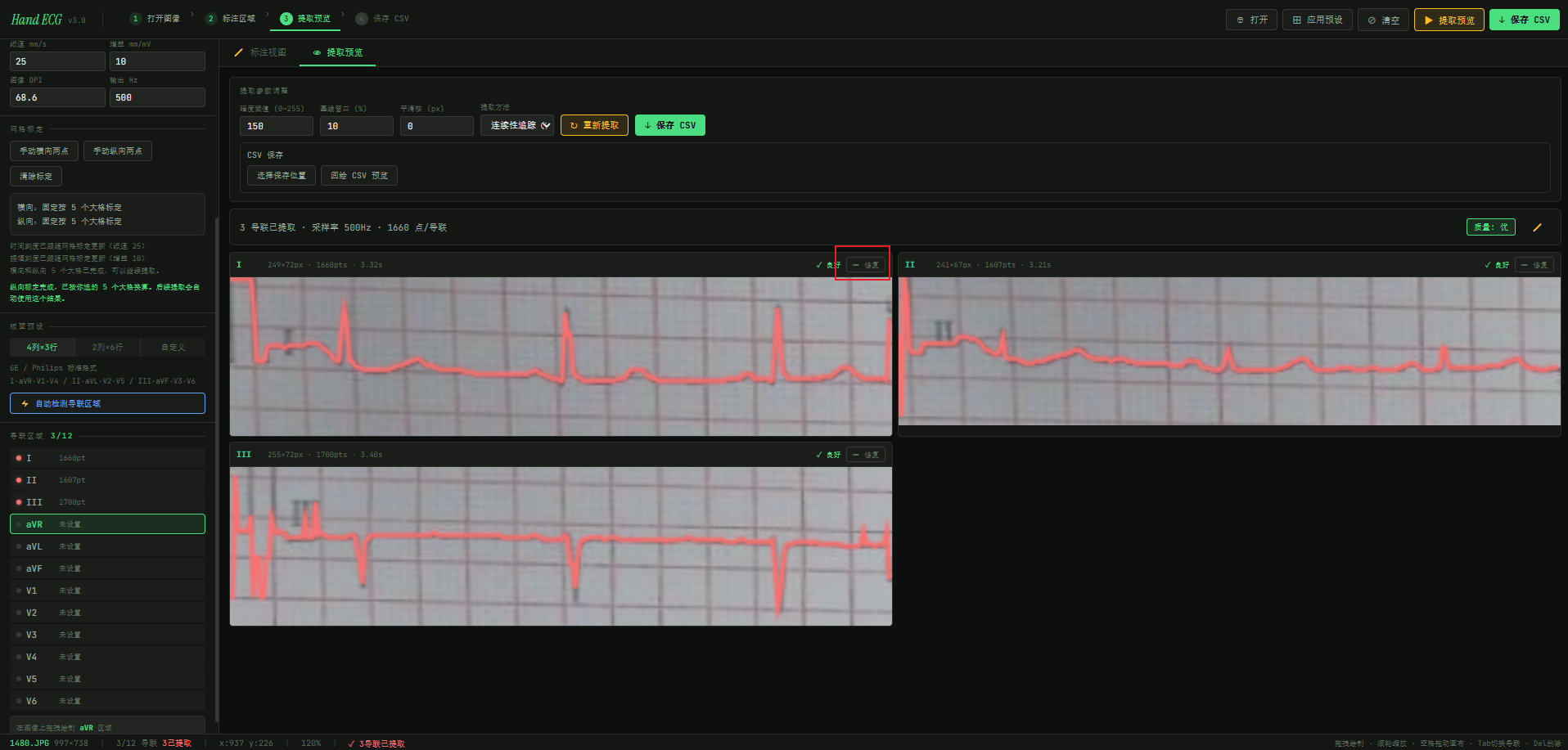

7.导联所有位置选取完毕之后，点击右上角的提取预览，在该页面选择某个导联，然后点击该导联右上方的修复按钮，可以对导联进行精准的标定，修复完成之后关闭弹出的页面即可对下一个导联进行精确标定

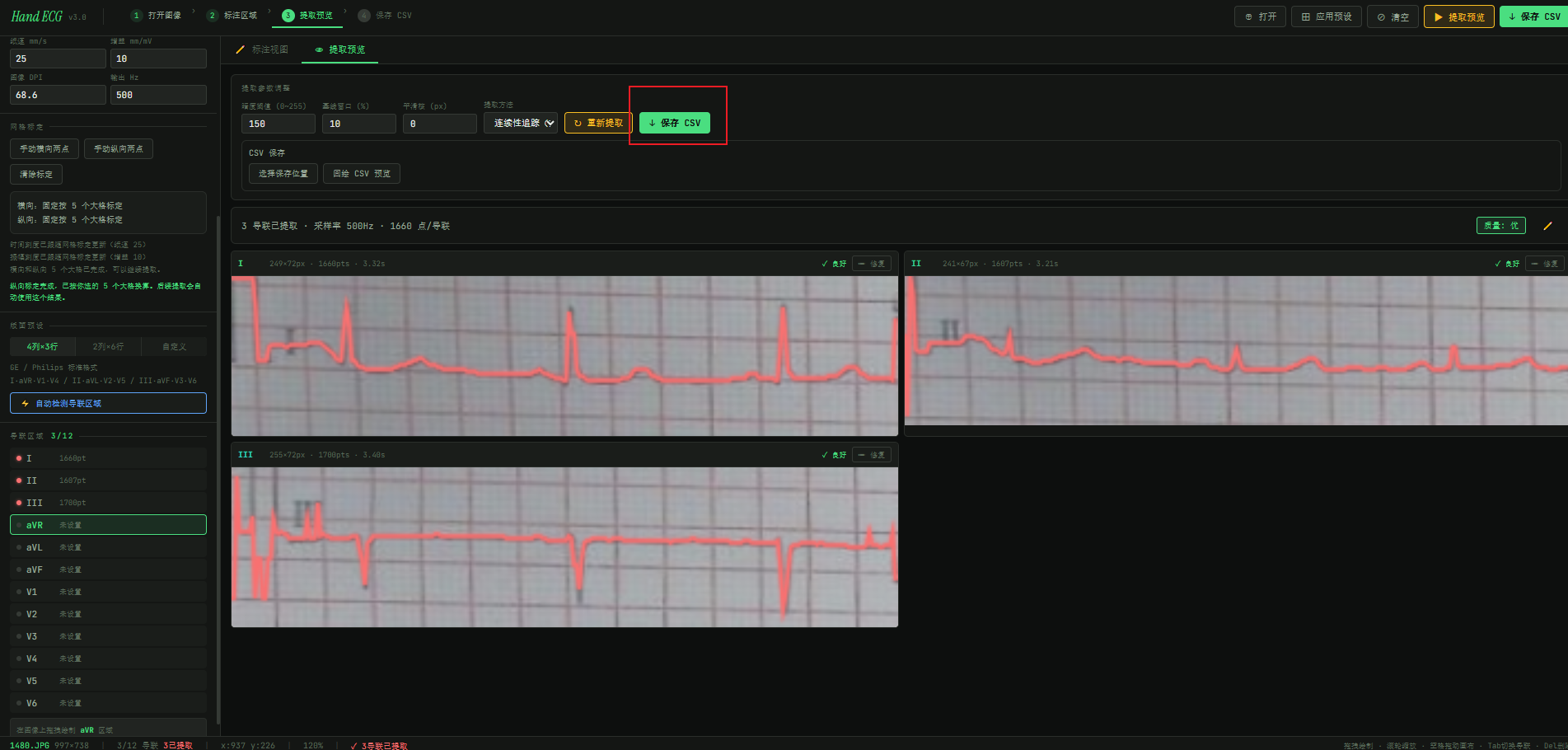

8.当所有的导联全部修复完毕之后，点击保存CSV，会将所有的导联数据存储到CSV文件中，用户可以在浏览器默认的下载位置找到该CSV文件
